Dettagli:
|
|
| Luogo di origine: | La Cina |
|---|---|
| Marca: | RINO |
| Certificazione: | CE |
| Numero di modello: | HC-PL 3/5/7 di piega 1800 |
|
Termini di pagamento e spedizione:
|
|
| Quantità di ordine minimo: | 1 insieme |
| Prezzo: | Negotiation |
| Imballaggi particolari: | Avvolto con il film o in caso di legno |
| Tempi di consegna: | 40-60 giorni lavorativi dopo il deposito |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 5 insieme/mesi |
|
Informazioni dettagliate |
|||
| Nome: | 3 5 linea di produzione del cartone di 7 pieghe 150m/Min Automatic Corrugation Machine | Dimensione: | 1800mm-2500mm |
|---|---|---|---|
| VELOCITÀ: | 100m/min | Potere totale: | 100kw |
| Lunghezza totale della linea: | 61M | Tipo della flauto: | secondo i bisogni dei clienti |
| Macchina principale: | Il singolo facer, il preriscaldatore, NC ha tagliato la macchina, ecc. | Max. Pressure: | 1.3MPa |
| Evidenziare: | 150m/Min Carton Production Line,linea di produzione ondulata del cartone di 3 pieghe,Macchina automatica di ondulazione di 7 pieghe |
||
Descrizione di prodotto

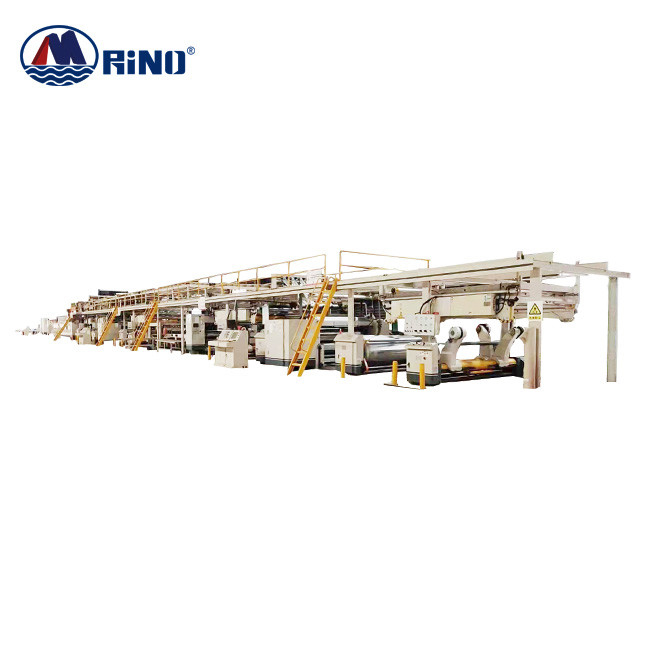

Introduzione della macchina della linea di produzione del cartone ondulato
La linea di produzione del cartone ondulato comprende il supporto del rotolo, la macchina del singolo facer, preriscaldatore, trasportando il ponte, incollante la macchina, la macchina di taglio della sottile-lama, la tagliatrice di NC e l'impilatore automatico, producendo il bordo di alta qualità con il rendimento elevato ad alta velocità e. Possiamo produrre lo tre-strato, cinque-strato e le linee di produzione del cartone ondulato di sette-strato con velocità le larghezze dal 1400 millimetro a 2200mm e di produzione da 60 a 300 clienti di m/min. possono scegliere la capacità di produzione secondo i loro bisogni.
Parametro
| Larghezza massima della carta: | 1800mm |
| Max. Width di rotolo d'ondulazione | 1870mm |
| Velocità massima della macchina | 150m/min |
| TIPO della flauto: | tipo della flauto secondo la richiesta del cliente |
|
Consumo del vapore: funzionamento 2000kg/hour. pressione: 1.0-1.1MPa Pressione massima 1.3Mpa |
|
| Il potere ha richiesto: | 380V, 50Hz, trifase |
| Potere totale: | Circa 100kw per la condizione generale |
| Lunghezza totale della linea: | 62 metri. |
| NO | LE MACCHINE ELENCANO |
| 1 |

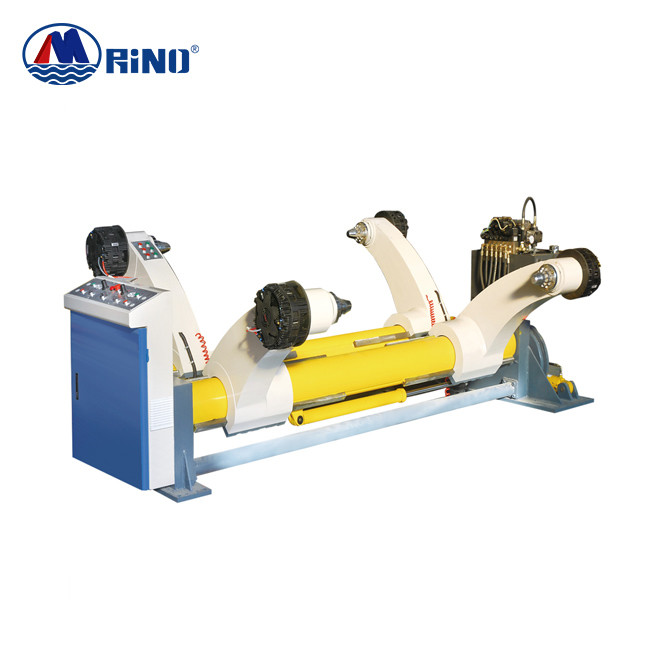

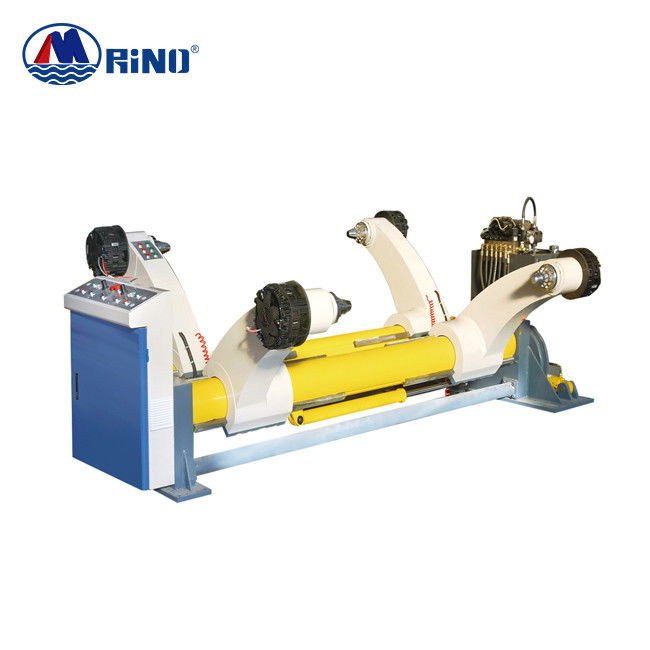

Supporto di rotolo di mulino idraulico --Cartiera di sostegno due Dia.1500mm --Compreso la pista ed il carrello per porti la cartiera --Frizione pneumatica della molla e del freno |

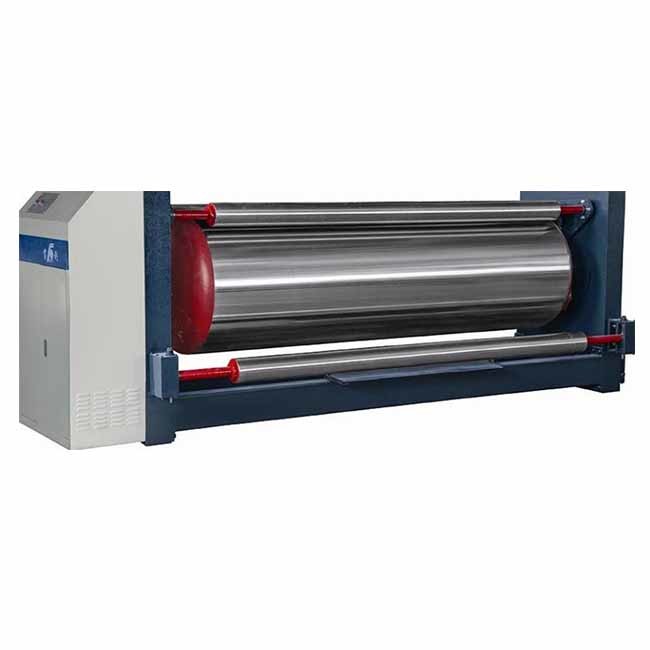

| 2 | Preriscaldatore (RG) Ø600mm |
| 3 |
Singolo Facer Ø320mm acciaio legato di alta qualità 48CrMo, rigidità HRC55°-58° Dopo l'estinzione e la tempera, la superficie del rullo superiore-più basso è frantumata. |
| 4 |
Ponte sopraelevato --Doppio controllo di tensione di vuoto --Controllo di carta elettrico di modo |
| 5 |
Macchina della colla Ø320mm GM-B -- Rullo della colla impresso e cromato |
| 6 |
Doppio Facer (SM-S) --Inclusione della cinghia di cotone di qualità 1set --compreso il supporto del rullo di trascinamento --compreso 14 piastre di riscaldamento dei pc (14 x 600MM) |
| 7 |

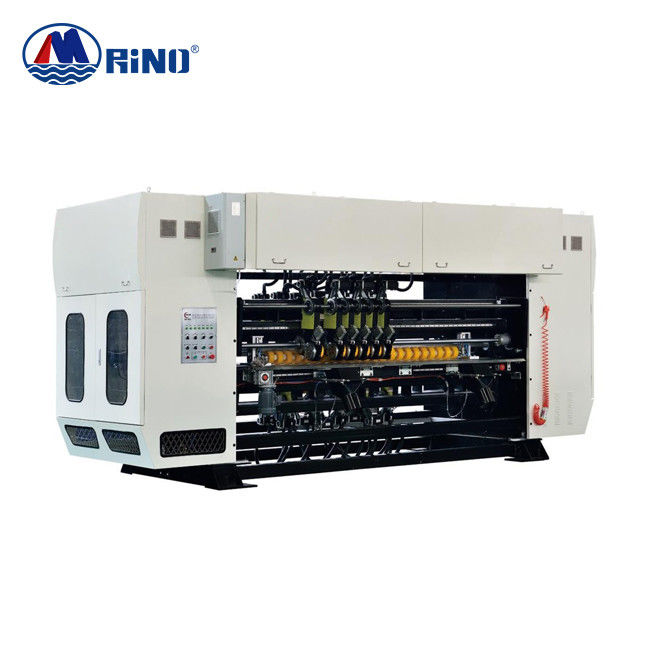

Segnatore sottile della taglierina della lama --5 coltelli stabiliti della taglierina e ruota stabilita del segnatore 8 --coltelli stridenti automatici |
| 8 |
Taglio di N.C (cambiamento automatizzato di ordine) --Con il servo sistema informatico completo |
| 9 | Accatastatore |
| 10 | Colla che fa macchina |
| 11 | Rete di tubazioni interna del vapore |
| 12 | Sistema elettrico interno |
| 13 | Sistema di aria della compressa |

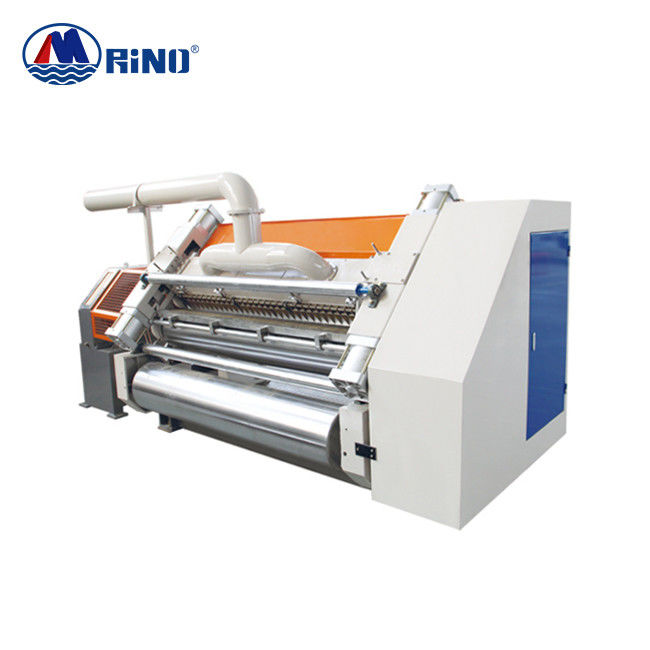

Macchina ondulata del singolo Facer
Introduzione della macchina
| Velocità a macchina massima | 150m/min |
| Larghezza di funzionamento di massimo | 1800mm |
| Pressione di lavoro massima del vapore: | 1.0-1.3Mpa |
| Temperatura del vapore | 160-210 centigrado |
| Requisiti di potere: | 380V, 50Hz |
| Diametro del rullo ondulato | 320mm |
i rulli *Corrugated hanno fatto dell'acciaio legato 48CrMo, con il trattamento termico per durezza HRC58-60, di superficie placcato con il trattamento del cromo.
rullo *corrugating: Dia.320mm con un tamburo.
* la progettazione Fingerless di aspirazione di vuoto fornisce la formazione perfetta della flauto nella fabbricazione ad alta velocità.
* sistema del driver del giunto cardanico. Scatola ad ingranaggi dell'azionamento del singolo olio di immersione, separante le vibrazioni dinamiche per migliorare eseguire stabilità, facile e veloce per manutenzione.
rullo *Gluing: la superficie è impressa con progettazione del reticolato e cromato.
*Adjustment del rullo ondulato superiore, del rullo di pressione e del rullo della colla controllato dal sistema pneumatico.
preriscaldamento del *With e rulli di presupposto.
Il NC ha tagliato la macchina
| Larghezza | 1800mm |
| Lunghezza di taglio | 500-9999mm |
| Conservazione di ordine | 999orders |
| Taglio della precisione | ±1mm |
| Potere | 11kw |
| Diametro del rullo di Knive | 190mm |
| Velocità di Max.production | 150m/min |
Introduzione della macchina
1. Tipo della struttura, wallboard di alta qualità e sedile speciali, affidabile e sexy.
2. Con la orologio-finestra su un wallboard di due lati, facile per vedi nella fabbricazione e nella manutenzione.
3. Determinando la parte adotta ermetico lubrificano, si assicurano l'alta precisione, l'alta stabilità.
4. Adotta l'ingranaggio dell'avvolgimento di rigidità e di alta precisione, vestito per l'alta velocità, lubrificazione del feltro dell'olio per prolungare la lavoro-vita. Assicuri l'accuratezza che ingrana, strati della lama di taglio del cartone senza bordi crudi.
5. Asse di taglio di alta precisione e sedile di taglio, affidabile e sexy.
6. Progettazione speciale della struttura in lama cambiante, facile e veloce cambiare lama.
7. La norma intera di progettazione di sistema C.E rigorosamente, prova del computer dell'industria del passaggio rigorosamente, assicura l'alta qualità, la vita lunga del lavoro e la stabilità.
